激光雷達在電梯自動投影儀的應用

一、 應用場景介紹

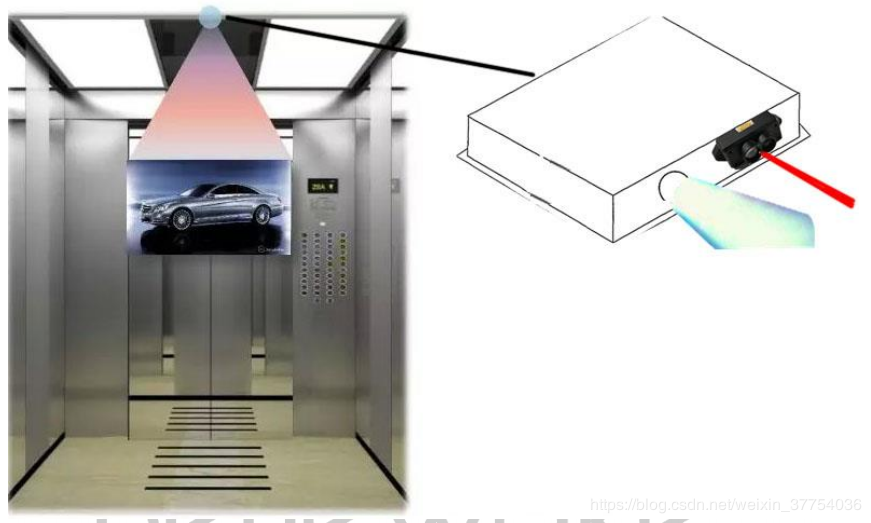

投影儀安裝于電梯轎廂內,正對電梯門投影,向電梯內乘客播放廣告等視頻。當電梯門開啟時,投影儀關閉投影;電梯門關閉時,投影儀播放投影。HPS-3D160PRO激光雷達作為探測電梯門開關狀態的傳感器可內嵌于投影儀內,實時探測電梯門開關狀態并根據狀態輸出相關信號,從而控制投影儀聯動。





二、 應用原理

電梯門關閉與開啟時,HPS-3D160PRO從電梯轎廂內側可以測得距離電梯門與距離電梯門外的距離。根據兩個距離值的不同,可以判斷電梯門的開啟與關閉狀態,從而控制投影儀開啟投影與關閉投影的操作。

可以設定一個距離閾值,這個值大于電梯內側與電梯門之間的距離,但是小于電梯內側與外部最大距離。(如下圖:A<C<B)

距離閾值(Th)為 C,為一個固定值,但是應該可調。

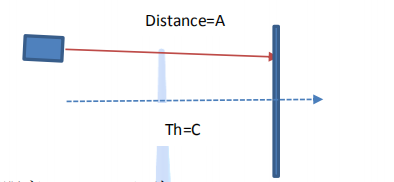

電梯關門時,測距距離(Distance)為 A。

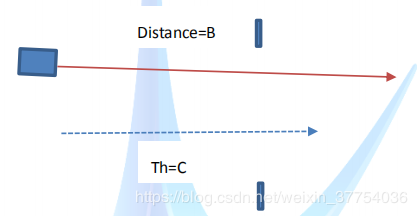

電梯開門時,測距距離(Distance)為 B。




Distance<C,表明電梯門關閉;Distance>C,表明電梯門開啟。這樣即可以實時監測電梯門的開閉狀態,從而可以通過后端產生相關聯的信號控制投影儀的動作。


三、 應用開發方案示例

作為監測電梯門開閉狀態應用,可以將距離值轉化為開關量狀態,以方便投影儀控制器的狀態讀取。激光雷達可以通過轉換板進行轉換,輸出開關量。根據需求量可以接受定制。

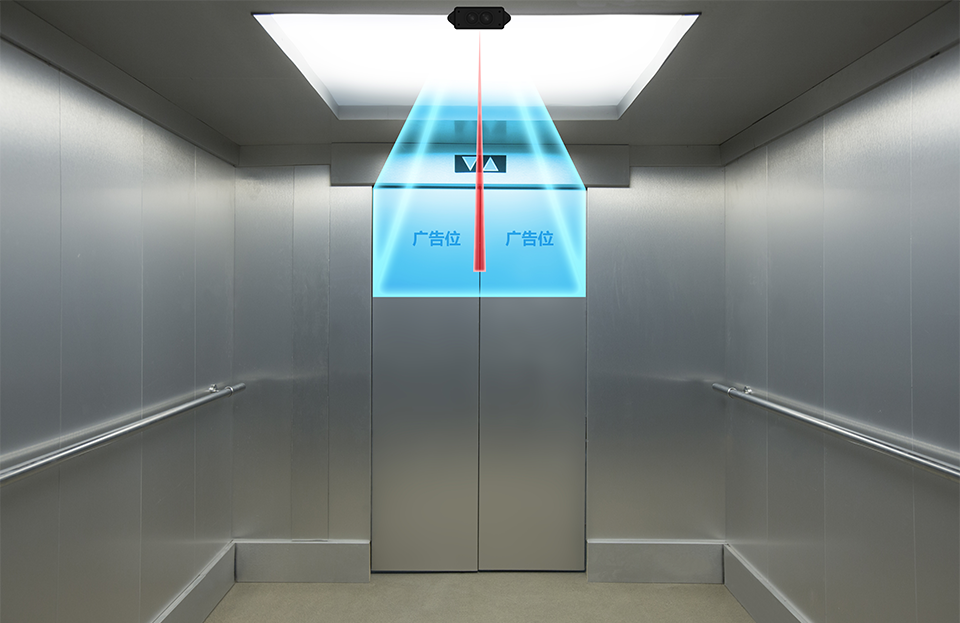

投影儀安裝高度和位置要考慮電梯的實際安裝環境,可以傾斜一定角度安裝在較高位置避免投射光線被乘客遮擋。同時要考慮到激光雷達的光發射角,保證發射光能夠全部射出電梯門不要被電梯門的邊緣遮擋。

為了避免測距距離值在短時間內抖動,導致投影儀誤動作,可以增加連續 n 個數據都滿足條件再動作輸出的保護功能。同時為了保證開關動作的時效性,n 值不易過大。
