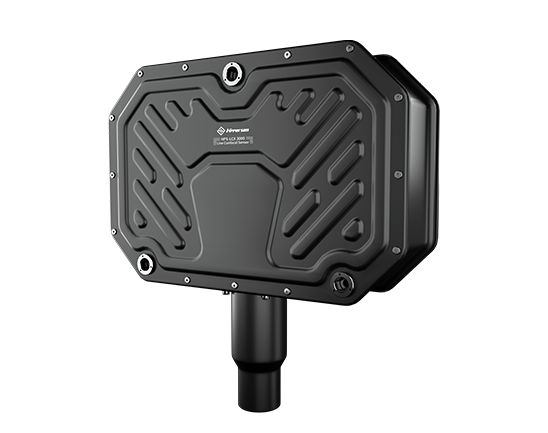

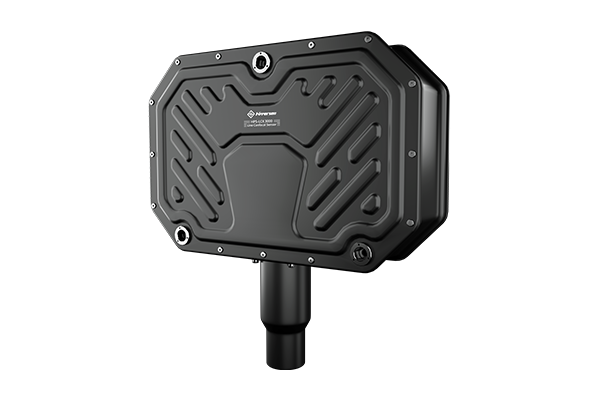

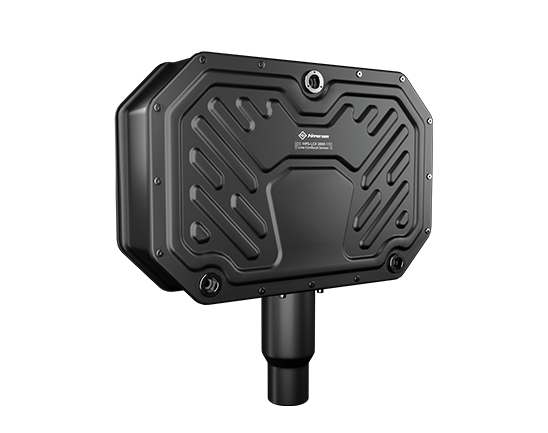

3D線光譜共焦傳感器HPS-LCX3000
3D線光譜共焦傳感器HPS-LCX3000
采用同軸式設計,無遮擋盲區,線長10mm,X方向分辨率4.9μm,可有效解決透明曲面、高反光鏡面、黑色吸光表面等幾乎所有材質在線3D檢測難題。
  • 3D線光譜共焦傳感器HPS-LCX3000
  • 3D線光譜共焦傳感器HPS-LCX3000
  • 3D線光譜共焦傳感器HPS-LCX3000

HPS-LCX3000

- 同軸式檢測,鏡面下角度兼容性±22°

- 可完成透明、鏡面、高反光等幾乎所有材質表面的高精度3D測量

- 一次掃描即可記錄詳細原始數據并生成多種形式的2D/3D圖

- 0.4μm Z軸重復精度,X方向分辨率4.9μm

- 2048點/線掃描密度,最快35000線/秒超高速掃描

- 完備的SDK及一站式軟件支持服務

- 可應用于工業智造、精密測量和科學研究領域

技術參數
型號 HPS-LCX3000 工作距離 22mm
量程 6mm 線長 10mm
X方向分辨率 4.9μm 最大掃描速率④ 35000Hz
Z方向可重復性① 0.4μm 全量程下掃描速率② 5000Hz
X方向點數 2048 鏡面下角度兼容性 ±22°
尺寸(寬x高x深) 416x424x108mm 重量 約12.4kg
防護等級(EN 60529) IP55 電源 DC 24V,3.75A
連接方式 40G光纖 數字量輸入 光耦輸入輸出


*①該數值為3σ值,是在我司無塵實驗室光學平臺下測得的鏡面標準塊的數值,輪廓數200000,積分時間200μs,手動調光信號強度至20%;
*②此速率下X方向掃描點數為1024點,2048點時全量程掃描速率為2500Hz;
*③此速率下X方向掃描點數為1024點,2048點時全量程掃描速率為3100Hz;
*④此時Z方向量程為全量程的1/8;
*所有技術指標以官方最新發布的產品數據手冊為準;
*最終解釋權歸海伯森所有。

應用領域
  • 形貌尺寸檢測
  • 表面平整度檢測
  • 間隙面差檢測
  • 曲面輪廓掃描
  • 段差高度檢測
  • 雜質氣隙氣泡檢測
產品尺寸
